精密成型磨床 GS-BM系列
黑田的代表畅销机型
性价比优异的高性能精密成形磨床系列
※下载3DCAD DATA请注册CADENAS WEB2CAD Inc.
特点
手动操作简便，高性能经济型精密成形磨床 － GS-BM3 全手动型

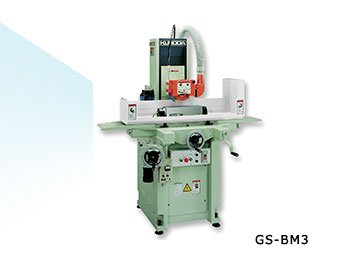

GS-BM3 全手动型
发挥我公司作为全球领先模具厂家的诀窍，开发制作的全手动型精密成形平面磨床。
减轻左右进给手柄的重量，自动加油、防尘、更采用我公司独创的主轴等技术，长期保持高精度。

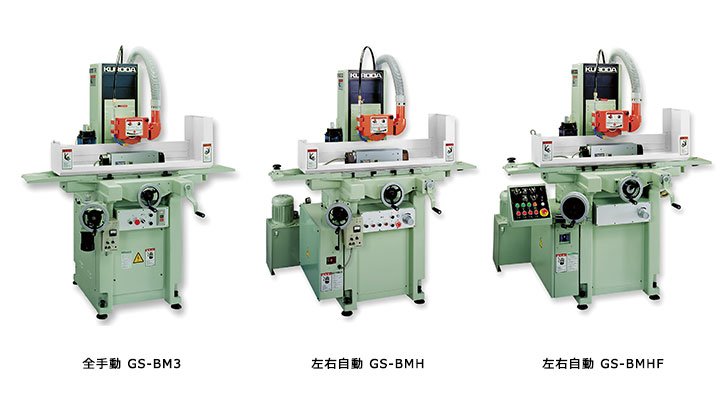

为精密成型平面磨床的省力化而开发的自动机系列！
GS-BMH/左右自动

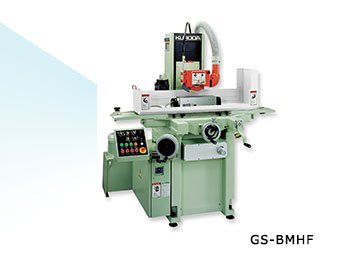

GS-BMHF/全自动
性能、规格
| GS-BM3 | GS-BMH | GS-BMHF | |
|---|---|---|---|
| 工作台作业面积(长×宽/mm) | 500x150 | ||
| 工作台移动量（左右×前后/mm） | 560x200 | ||
| 工作台顶面到砂轮的距离(mm) | 40～375(at,φ180) | ||
| 标准卡盘尺寸（长×宽×高/mm） | 倾斜:380x110x125 / 平型式:450x150x70 | ||
| 砂轮轴转速(rpm) | 2700 | ||
| 砂轮尺寸（外形×宽×内径/mm） | 180x6～22ｘ31.75 | ||
| 马达主轴(kw) | 2.2(4P) | ||
| 主体的大小（宽x长x高/mm） | 1650x1260x1750 | 1650x1400x1750 | |
| 主体的重量 | 1050 | 1220 | 1280 |
